背景概述

隨著數字人民幣相關政策與試點工作實施方案接連出臺，試點范圍持續擴大，應用場景不斷豐富， 數字人民幣試點呈現加速推進的態勢。隨著數字人民幣開始在零售端推進測試，落地應用應該不再遙遠?？梢韵胂?，數字人民幣對于金融體系和普通居民的生活將帶來巨大的影響。首當其沖的應該是，面向廣大消費者的支付體系將面臨沖擊，率先引發行業的整合。伴隨著數字人民幣而生的還有電子可視卡。

電子可視卡主要針對的是特定的場景和特定的人群。比如冬奧會的場景，對于參加冬奧會的外國友人發放一個具備數字人民幣功能的電子可視卡；比如老人小孩，對于不便于操作智能手機的人群使用可視卡等更加直觀的支付設備；再比如在網絡不佳的地下停車場或者商超，便于用戶在無網絡環境下使用。

XC6808系列在電子可視卡中的應用案例

在可視卡項目中，客戶需要一個超薄的鋰電池充電芯片，芯片厚度要求不能超過0.4mm，充電電流需求10~50mA，此產品通過Type-C供電，輸入電壓5V，充電芯片輸出要求4.2V，綜上所述，給客戶推薦了特瑞仕的XC6808系列。XC6808是一款用于單電池鋰離子電池和鋰聚合物電池的恒壓恒流線性充電器，已將充電完成后來自電池的放電電流控制在0.1uA（標準），因此可更長時間使用于小型電池工作的低功耗設備。在此應用場景中XC6808系列完全滿足客戶使用需求。

另外此產品中也有電壓檢測器XC6126系列和電源穩壓芯片XC6504系列的機會。XC6126系列產品是超小型, 高精度電壓檢測器IC。由于采用了CMOS工藝, 高精度基準電源, 激光微調技術實現了包括溫度漂移在內的高精度, 低消耗電流。有N溝道開漏和CMOS兩種輸出。備有USPN-4B02及SSOT-24兩種超小型封裝,適用于便攜式儀器的小型化, 高密度實裝產品。XC6504系列產品實現了0.6μA超低消耗電流的電壓穩壓器。此外，在輸出電流為1μA(輕負載)時，也能得到穩定的電壓，最適用于只需少量輸出電流的應用目的。加上采用了0.75×0.95 mm的超小型封裝USPN-4B02，對應了無穩定輸出用電容(C_L)，可以大幅度減少實裝面積，非常符合小型化產品的需求。

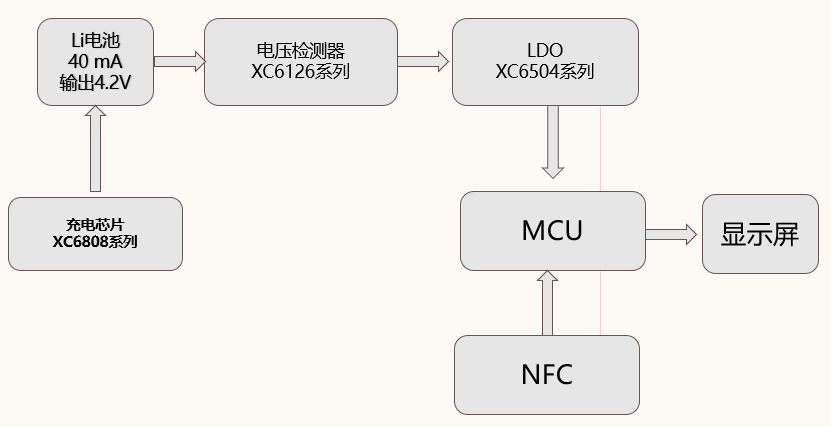

??系統應用框圖：

XC6808系列技術參數和應用電路

XC6808是一種單節鋰離子電池、鋰聚合物電池用線性充電器IC。已將充電完成后來自電池的放電電流控制在0.1uA（標準），因此可更長時間使用于小型電池工作的低功耗設備。

本IC支持符合JEITA的溫度控制，根據溫度通過控制充電電壓及充電電流，可安全地充電。充電方式為恒壓（Constant-Voltage: CV）充電、恒流（Constant-Current: CC）充電，基本充電周期按涓流充電模式、主充電模式進行充電。此外，通過將電阻連接到充電狀態輸出引腳上，可根據該引腳電壓確認充電狀態。 封裝被安裝在小型、低背的USP-6B07上，可用最小限度的外部零件構成充電電路。

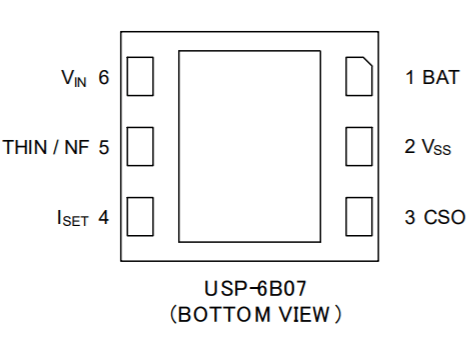

??XC6808系列引腳示意圖：

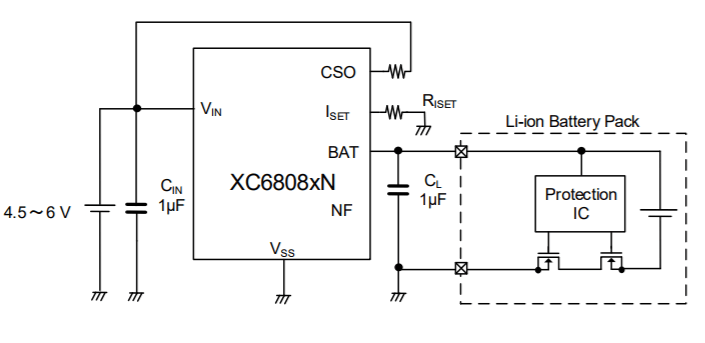

??典型應用電路:

XC6808的產品特性

• Low Profile Package : 0.33mm max
• Operating Voltage Range : 4.5V ~ 6.0V
• Supply Current : 100μA (VIN=5V, VBAT=3.5V)
• Charge Current : 5mA~ 40mA can be set by external resistance
• Charge Voltage : 4.20V, 4.35V, 4.40V
• Battery sink current : 0.1uA (typ.)
• Protection Circuit : Thermistor detection function
• (Except for the XC6808xN)
• Safety timer function
• UVLO (Under Voltage Lock Out)
• Thermal shutdown (Latch Stop)
• Dropout voltage monitor function
• Charging over-current monitor function
• Recharge function
• Operating Ambient Temperature : -40°C ~ 85°C
• Package : USP-6B07 (1.8mm x 2.0mm x 0.33mm)
• Environmentally Friendly : EU RoHS Compliant, Pb Free

應用領域

? Smart Card

? Wireless earphone / Bluetooth earphone

? IoT equipment

? Wearable Device

? Fitness Tracker

? Hearing Aid

? Small Battery
